ٹائٹینیم پیچ
ہم خاص طور پر ہائی-لوڈ، ہائی-پریسیزن پلاسٹک انجیکشن مولڈز، ہاٹ رنر سسٹم، اور سیمی کنڈکٹر ٹولنگ کے لیے درست ٹائٹینیم اسکرو مشین بناتے ہیں۔
روایتی الائے سٹیل یا سٹین لیس سٹیل کے فاسٹنرز کے برعکس، ٹائٹینیم فاسٹنرز کم کثافت (4.5 جی/سینٹی میٹر، سٹیل سے تقریباً 40 فیصد ہلکا) اور قدرتی کیمیکل پاسیویشن کے ساتھ جوڑ بنا ہوا ایک ہدفی توازن فراہم کرتے ہیں۔ انہیں مولڈ مینوفیکچرنگ میں مخصوص آپریشنل ناکامیوں کو حل کرنے کے لیے انجنیئر کیا گیا ہے، جیسے تھرمل سائیکلنگ کے تحت تھریڈ گیلنگ، کولنگ چینلز میں زنگ آلود، اور ہائی-فریکوئنسی سائیکلنگ پلیٹوں میں تھکاوٹ کا ٹوٹنا۔
- مصنوعات کا تعارف
پلاسٹک انجیکشن مولڈز اور ہاٹ رنر سسٹمز کے لیے صحت سے متعلق ٹائٹینیم پیچ
ہم خاص طور پر ہائی-لوڈ، ہائی-پریسیزن پلاسٹک انجیکشن مولڈز، ہاٹ رنر سسٹم، اور سیمی کنڈکٹر ٹولنگ کے لیے درست ٹائٹینیم اسکرو مشین بناتے ہیں۔
روایتی الائے سٹیل یا سٹین لیس سٹیل کے فاسٹنرز کے برعکس، ٹائٹینیم فاسٹنرز کم کثافت (4.5 جی/سینٹی میٹر، سٹیل سے تقریباً 40 فیصد ہلکا) اور قدرتی کیمیکل پاسیویشن کے ساتھ جوڑ بنا ہوا ایک ہدفی توازن فراہم کرتے ہیں۔ انہیں مولڈ مینوفیکچرنگ میں مخصوص آپریشنل ناکامیوں کو حل کرنے کے لیے انجنیئر کیا گیا ہے، جیسے تھرمل سائیکلنگ کے تحت تھریڈ گیلنگ، کولنگ چینلز میں زنگ آلود، اور ہائی-فریکوئنسی سائیکلنگ پلیٹوں میں تھکاوٹ کا ٹوٹنا۔
مولڈ مینوفیکچرنگ میں بنیادی انجینئرنگ کے فوائد
زنگ اور کیمیائی آلودگی کا خاتمہ
• میکانزم: ٹائٹینیم قدرتی طور پر آکسیجن کے سامنے آنے پر فوری طور پر ایک مضبوطی سے منسلک ٹائٹینیم ڈائی آکسائیڈ (TiO2) گزرنے والی تہہ بناتا ہے۔
• ایپلیکیشن کا اثر: کلین روم انجیکشن مولڈنگ میں (مثلاً، آپٹیکل پرزے، میڈیکل سرنجز، اور فارماسیوٹیکل پیکیجنگ)، معیاری سٹیل کے سکرو مولڈ کولنگ لائنوں سے نمی یا جارحانہ شعلے-ریٹارڈنٹ پولیمر آؤٹ گیسنگ کی وجہ سے وقت کے ساتھ ساتھ آئرن آکسائیڈ کو بہا دیتے ہیں۔ ٹائٹینیم پیچ زنگ کے ملبے کو ختم کرتے ہیں، جوف پلیٹوں اور الگ ہونے والی لائنوں میں ذرات کی آلودگی کو روکتے ہیں۔
اعلی طاقت-سے-وزن کا تناسب اور کم جڑتا
• کثافت کا فائدہ: سٹیل کے 7.85 جی/سینٹی میٹر کے مقابلے میں 4.5 جی/سینٹی میٹر پر، ٹائٹینیم فاسٹنرز حرکت پذیر مولڈ اجزاء کے مردہ وزن کو نمایاں طور پر کم کرتے ہیں۔
• ایپلیکیشن کا اثر: تیز-اسپیڈ سائیڈ-ایکشن سلائیڈز، کور-پلنگ میکانزم، اور اسٹیک مولڈ اسمبلیوں پر لاگو کیا جاتا ہے، ہلکے فاسٹنرز میکانکی جڑتا کو کم کرتے ہیں، ہائیڈرولک/نیومیٹک سلنڈروں پر ڈرائیونگ فورسز کو کم کرتے ہیں، اور تیز رفتاری سے چلنے والی گائیڈنگ کے دوران بس کو کم کرتے ہیں سائیکل
تھرمل استحکام، اینٹی-گیلنگ اور تھکاوٹ کے خلاف مزاحمت
• تھرمل سائیکلنگ کے تحت برتاؤ: انجیکشن کے سانچوں میں انجیکشن کے درجہ حرارت (اکثر 200 ڈگری سے 350 ڈگری) اور ٹھنڈے پانی کے درجہ حرارت کے درمیان مسلسل چکر لگاتے ہیں۔ جب کہ اسٹیل فاسٹنر مائیکرو-تفریقی تھرمل توسیع کی شرح کی وجہ سے ساختی تھکاوٹ اور ترقی پسند پری لوڈ نقصان کا تجربہ کرتے ہیں، ٹائٹینیم گریڈز مستحکم مکینیکل مصروفیت کو برقرار رکھتے ہیں۔
• سطح کا علاج اور اینٹی-گیلنگ: ٹائٹینیم کے دھاگوں کے ٹھنڈے-ٹارک اسمبلی کے دوران ویلڈ یا گال کے قدرتی رجحان کو روکنے کے لیے، ہمارے فاسٹنرز کو خصوصی اینٹی-گیلنگ کوٹنگز یا سطح کی انوڈائزنگ کے ساتھ علاج کیا جا سکتا ہے تاکہ ہموار، دوبارہ قابل تنصیب اور ہٹایا جا سکے۔
• تھکاوٹ کی طاقت: گریڈ 5 (Ti-6Al-4V) کا استعمال کرتے ہوئے، پیچ ایک اعلی طاقت-سے وزن کے تناسب کو حاصل کرتے ہیں جس میں سائیکلک ٹینسائل اور قینچ کے دباؤ کے خلاف اعلی مزاحمت ہوتی ہے، جس سے گہرے مولڈ پلیٹوں کے اندر اسنیپ آف ہونے کا خطرہ کم ہوتا ہے۔
میٹریل گریڈ سلیکشن
|
گریڈ عہدہ |
معمول کی کھینچنے کی طاقت |
تجویز کردہ مولڈ ایپلی کیشن |
|
گریڈ 2 (تجارتی طور پر خالص ٹائٹینیم، UNS R50400) |
>= 345 ایم پی اے |
ہاٹ رنر کلیمپنگ پلیٹیں، کیمیکل-ایکسپوزر معاون فکسچر، اور کم-لوڈ کور جہاں زیادہ سے زیادہ سنکنرن مزاحمت کو ہائی ٹینسائل پل پر ترجیح دی جاتی ہے۔ |
|
گریڈ 5 (Ti-6Al-4V الائے، UNS R56400) |
>= 895 ایم پی اے |
ہائی-پریشر انجیکشن مولڈ کور پلیٹس، موونگ سلائیڈز، پارٹنگ لائن لاکنگ میکانزم، اور ہائی-فریکوئنسی کلیمپنگ پوزیشنز۔ |
ہیڈ اسٹائلز اور ٹیکنیکل کنفیگریشنز
سخت دھاگے کی پچ کی درستگی اور رواداری کنٹرول (آئی ایس او 6 جی کے مطابق میٹریکل رواداری) کو برقرار رکھنے کے لیے تمام اسکرو درست CNC ملٹی-ایکسس مشیننگ اور تھریڈ رولنگ کے ذریعے تیار کیے جاتے ہیں۔
ساکٹ ہیڈ کیپ سکرو (DIN 912 / ISO 4762):اسپلٹ مولڈ بلاکس اور کلیمپنگ پلیٹوں میں ہائی-کلیمپ ایپلی کیشنز کے لیے معیاری جہاں ہیکس کیز کے ذریعے ہائی ٹارک ٹرانسمیشن کی ضرورت ہوتی ہے۔
بٹن ہیڈ سکرو (ISO 7380):کم- پروفائل گنبد کا سر محدود جگہوں پر سلائیڈ ریٹینرز یا انجیکشن پلیٹوں پر استعمال کیا جاتا ہے جہاں کلیئرنس محدود ہے۔

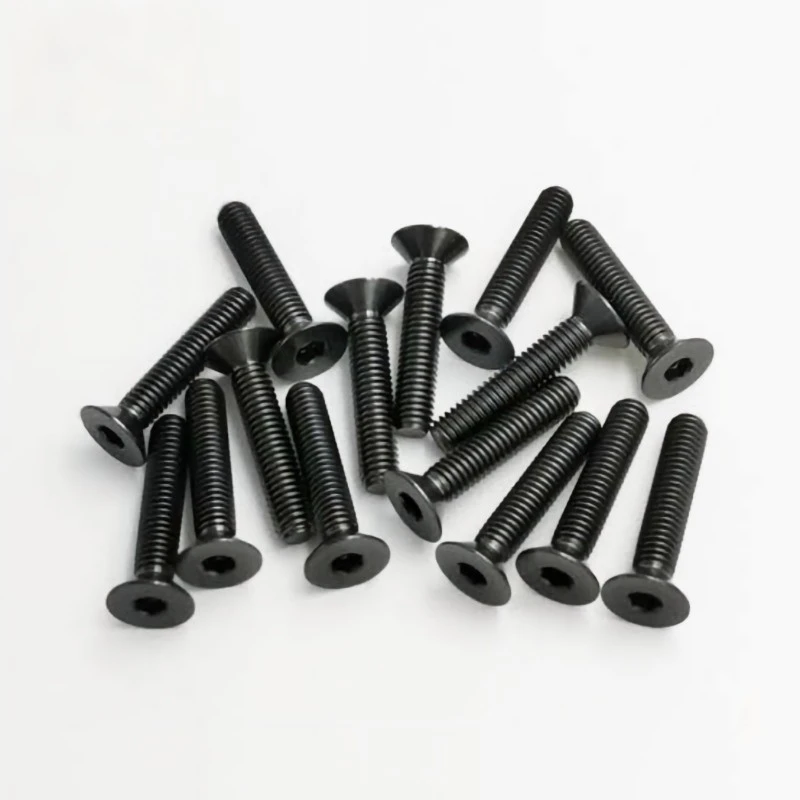

فلیٹ کاؤنٹرسک ہیڈ سکرو (DIN 7991 / ISO 10642):فلش-سطح کو پارٹنگ لائنوں پر چڑھانے اور سلائیڈنگ پہننے والی پلیٹوں کے لیے ڈیزائن کیا گیا ہے تاکہ مشین پلیٹوں میں مداخلت کو روکا جا سکے۔
کندھے کے پیچ:قطعیت-زمین کے بغیر تھریڈ والے کندھے کے حصے سخت قطر کی رواداری کے لیے تیار کیے گئے، سلائیڈر میکانزم میں مکینیکل لنکج بارز اور کیم ٹریکس کے لیے محور کے محور کے طور پر کام کرتے ہیں۔
تکنیکی وضاحتیں اور کمرشل سپورٹ
معیاری تعمیل:DIN، ISO، ANSI/ASME، JIS، یا سختی سے فی کسٹمر انجینئرنگ ڈرائنگ اور CAD فائلوں کے لیے تیار کردہ۔
تھریڈ رینج:میٹرک M1.6 سے M12؛ انچ تھریڈز (UNC/UNF) درخواست پر دستیاب ہیں۔
مشینی رواداری:لکیری طول و عرض +/- 0.02 ملی میٹر تک، تھریڈ فٹ کلاس 6 جی۔
کوالٹی اشورینس:100% آنے والے خام مال کے سپیکٹرو میٹر کی تصدیق، آپٹیکل کمپیریٹر ڈائمینشنل پروفائلنگ، تھریڈ رِنگ/پلگ گیج ٹیسٹنگ، اور بیچ پیکیجنگ سے پہلے بصری سطح کی جانچ۔
لچکدار کمرشل سپورٹ:اپنی مرضی کے مطابق پروٹو ٹائپس کے لیے کم از کم آرڈر کی مقدار (MOQ)، تیزی سے نمونے کی تبدیلی، اور عالمی سپلائی چین کے نظام الاوقات کے مطابق قابل اعتماد سیریل پروڈکشن لیڈ ٹائم۔
اکثر پوچھے گئے سوالات
سوال: کیا ٹائٹینیم پیچ پلاسٹک انجکشن کے سانچوں کے لیے موزوں ہیں؟
A: ہاں۔ ٹائٹینیم سکرو پلاسٹک انجیکشن کے سانچوں کے لیے مثالی ہیں، خاص طور پر ایسی ایپلی کیشنز جن میں سنکنرن مزاحمت، ہلکے وزن کی تعمیر، اور طویل سروس لائف کی ضرورت ہوتی ہے۔ وہ عام طور پر صحت سے متعلق سانچوں، طبی سانچوں، الیکٹرانک سانچوں، اور خصوصی انجینئرنگ پلاسٹک ایپلی کیشنز میں استعمال ہوتے ہیں۔
س: مولڈ پیچ کے لیے کون سا ٹائٹینیم گریڈ بہترین ہے؟
A: گریڈ 5 ٹائٹینیم (Ti-6Al-4V) کو عام طور پر منتخب کیا جاتا ہے جب اعلی مکینیکل طاقت کی ضرورت ہوتی ہے۔ گریڈ 2 ٹائٹینیم کا انتخاب ان ایپلی کیشنز کے لیے کیا جاتا ہے جن کے لیے غیر معمولی سنکنرن مزاحمت اور اچھی فارمیبلٹی کی ضرورت ہوتی ہے۔ بہترین انتخاب آپ کی مخصوص لوڈ کی ضروریات اور آپریٹنگ ماحول پر منحصر ہے۔
سوال: کیا ٹائٹینیم پیچ سٹینلیس سٹیل کے پیچ سے زیادہ مضبوط ہیں؟
A: ٹائٹینیم سکرو معیاری سٹینلیس سٹیل کے پیچ کے مقابلے میں وزن کے تناسب سے-بہتر طاقت فراہم کرتے ہیں۔ جب کہ بعض اعلی-الائے سٹینلیس سٹیل میں حجم کے لحاظ سے زیادہ مطلق طاقت ہوتی ہے، ٹائٹینیم 40% وزن میں کمی اور سنکنرن مزاحمت کی پیش کش کرتے ہوئے طاقت میں ان سے میل کھاتا ہے یا اس سے زیادہ ہے۔
سوال: کیا آپ ڈرائنگ کے مطابق اپنی مرضی کے مطابق ٹائٹینیم پیچ تیار کر سکتے ہیں؟
A: ہاں۔ ہم آپ کے کسٹمر انجینئرنگ ڈرائنگ، CAD فائلوں، جسمانی نمونوں، یا اپنی مرضی کے مطابق وضاحتوں کی بنیاد پر مکمل OEM/ODM ٹائٹینیم سکرو مینوفیکچرنگ فراہم کرتے ہیں۔
